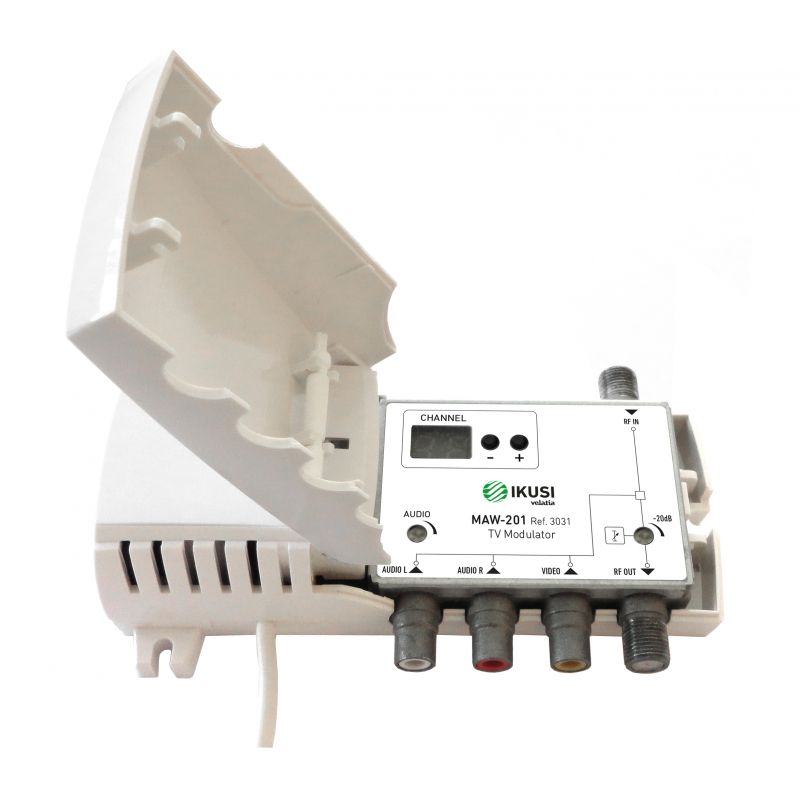

Ikusi MAW-201

Modulateur analogique domestique

Le modulateur MAW-201 génére des canaux TV double bande latérale et son mono des normes B, G, D, K, H, I, L, M, N, AUSTRALIA.
Utilisation avec des récepteurs TV satellite, magnétoscopes et caméras vidéo.
Possibilité de raccorder des sources audio stéréo : les signaux L et R sont sommés par le modulateur lui-même.
Potentiomètres en facade pour les réglages de modulation audio et niveau de sortie HF.
Boîtier externe en plastique. Montage en intérieur. Fixation murale moyennant 2 vis.

RÉF.		3031
Entrée de vidéo	Bande de fréquences Niveau / Impédance	20 Hz – 6 MHz 1 ±0,1 V / 75 Ω
Entrée de audio	Bande de fréquences Niveau d’ajustement Niveau / Impédance / Déviation *	20 HZ – 15 Hz 0 … 7 dB 2x 775 mV RMS / 10 kΩ / 50 kHz*
Sortie HF	Niveu typique / Impédance Niveau d’ajustement Bande de fréquences (programmable)	85 dBµV / 75 Ω 0 … -20 dB 45 – 84 MHz ; 170 – 300 MHz ; 470 – 862 MHz
Norme TV sélectionnable		B/G/D/K/H/I/L/M/N/AUSTRALIA
Nombre d’entrées		(1F) RF + (3 RCA) video/audio R-L
Nombre de sorties		(1F) RF
Fréquence du porteuse audio (programmable)		4,5 MHz ; 5,5 MHz ; 6,0 MHz ; 6,5 MHz
Adjustment du fréquence porteuse vidéo (programmable)		± 2,25 MHz max. by 0,25 MHz step
Pertes par combinaison		2,5 dB
Bande de fréquences par combinaison		45 – 2150 MHz (TV+BIS)
Réponse en fréquence du signal vidéo		± 1 dB
Relation A/V (programmable)		12/16 dB
Profondeur modulation vidéo		81 %
Rapport S/B pondéré		≥ 55 dB
Tension secteur, alimentation, consommation		198-250 V~ 50/60 Hz 3 W
Température de fonctionnement		-10 ºC … +50 ºC
Dimensions / Poids		133 x 73 x 39 mm / 0,36 kg
